Сепараторы конденсата ATS SGO

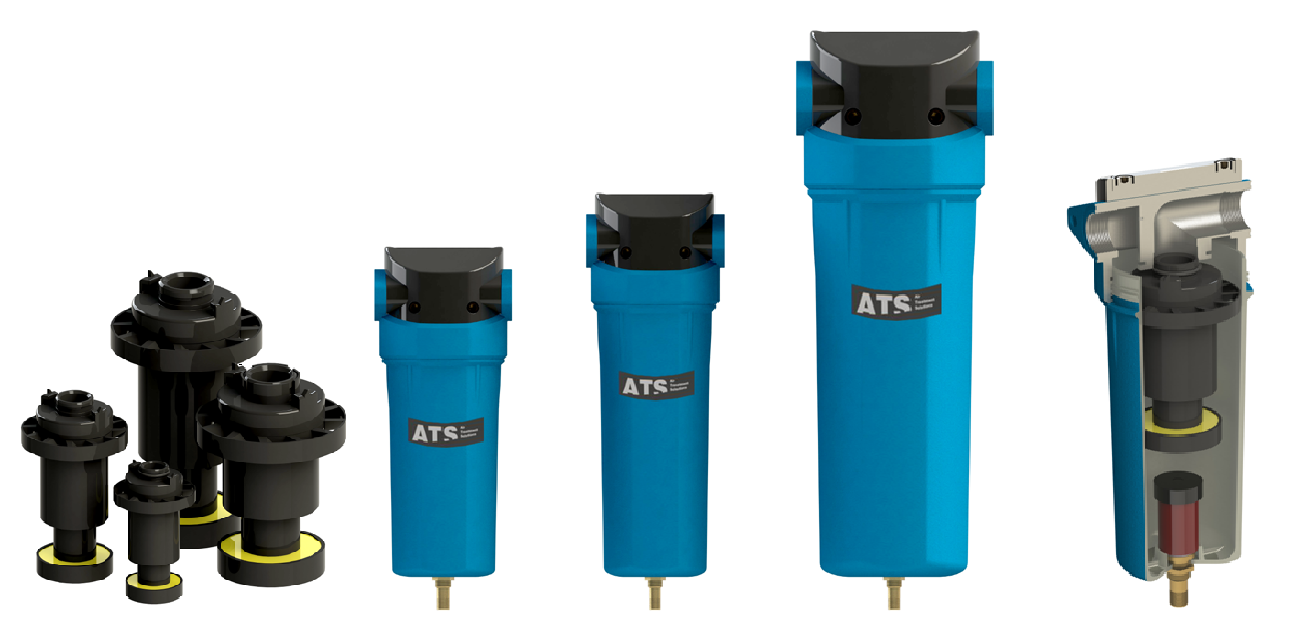

Сепараторы магистральные циклонного типа ATS SGOСепараторы магистральные циклонного типа ATS SGO
Сепараторы циклонного типа производства ATS серии SGO предназначены для выделения из потока сжатого воздуха сконденсировавшиеся капли жидкости, масел и крупные частицы попавшие в поток с жидкостями.

Устанавливаются после ресивера, на выходе из охладителя, компрессора, вниз по потоку пневматических линий как можно ближе к потребителю.

Корпус сепараторов ATS SGO изготовлен из алюминия по технологии литья под давлением, что дает большую прочность, лёгкость конструкции, отсутствие в теле литья раковин и пористости. Корпус сепаратора с хромо-фосфатным покрытием снаружи окрашен порошковой краской. Для замены и обслуживания картриджа колба корпуса легко откручивается благодаря гексагональным рёбрам на ней. Новый профиль циклона картириджа сепаратора повышает его эффективность, а его конструкция имеет лёгкий доступ для осмотра и технического обслуживания. Циклон сепаратора сконструирован так, что проходящий поток равномерный и постоянный по всей контактной поверхности сепаратора , что позволяет уменьшить падение давления на нем.

Модель Пропускная способность Подсоединение,
BSP-F
Размеры,
мм

Масса,
кг

м3/час л/мин
SGO 0042     42
     700 1/2" 95x210 0,8
SGO 0078     78
  1 300
3/4" 95x210 0,9
SGO 0168    168   2 800 3/4" 95x300 1,0
SGO 0220    220   3 667 1"
125x300 2,3
SGO 0306    306   5 100 1-1/2" 125x300 2,3
SGO 0630    630 10 500 1-1/2" 125x385 2,6
SGO 1266
1 266 21 100 2" 170x690 8,2
SGO 1800
1 800 30 000 2-1/2" 200x980 17,9
SGO 2800
2 800 46 667 3" 200x980 18,2
SGO 2810 2 800
46 667
DN100
300x980 19,5

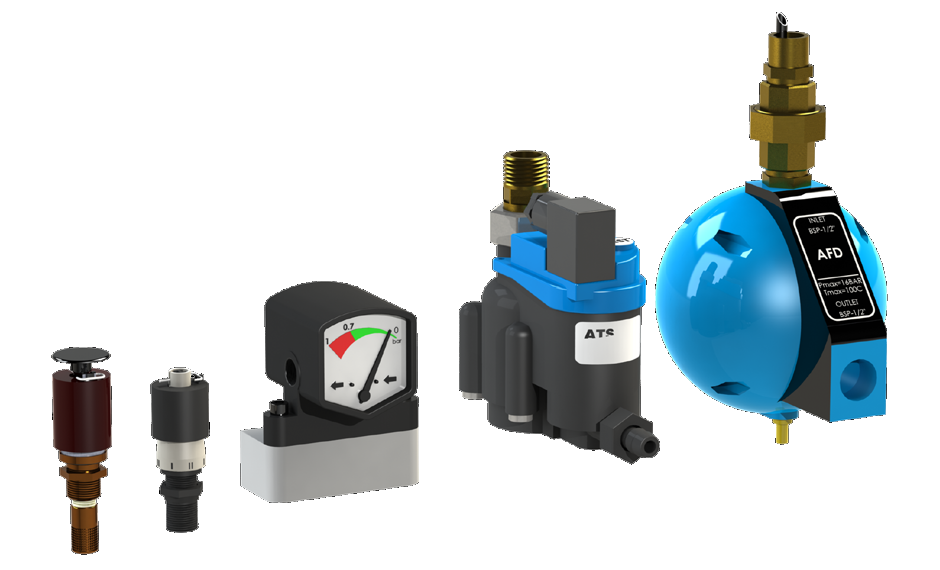

В стандартной комплектации в сепараторе SGO установлен ручной клапан слива конденсата. По дополнительному заказу потребителя возможна установка автоматического клапана слива конденсата. Подробно о клапанах слива конденсата можно прочитать в разделе аксессуары. Дополнительное оборудование с фильтрам, сепараторам, осушителям ATS:
- клапаны слива конденсата;
- дифференциальные манометры;
- элементы пневмосети.Дополнительное оборудование с фильтрам, сепараторам, осушителям ATS: - клапаны слива конденсата; - дифференциальные манометры; - элементы пневмосети.
