Серия  KME B
ПОЛИ-КЛИНОРЕМЕННЫЙ ПРИВОД, МОЩНОСТЬ 4,0 - 15,0 кВт

ОПИСАНИЕ                ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИВинтовой компрессор KTC серия KME B с поликлиновым ременным приводомВинтовой компрессор KTC серия KME B с поликлиновым ременным приводом

Винтовые компрессоры KTC серии KME B поставляются в шумозаглушающем кожухе и под нужды заказчика могут быть произведены и поставлены как на раме (только компрессорная установка), так и в комплекте с осушителем и установленные на ресивере (воздухосборнике) 270 или 500 литров. Так же ресивер и осушитель могут быть поставленны отдельно и установлены по месту заказчика отдельно от компрессора.

Компрессор винтовой KTC серия KME B на рамеКомпрессор винтовой KTC серия KME B на раме

Компрессор винтовой KTC серии KME B на раме с осушителемКомпрессор винтовой KTC серии KME B на раме с осушителем

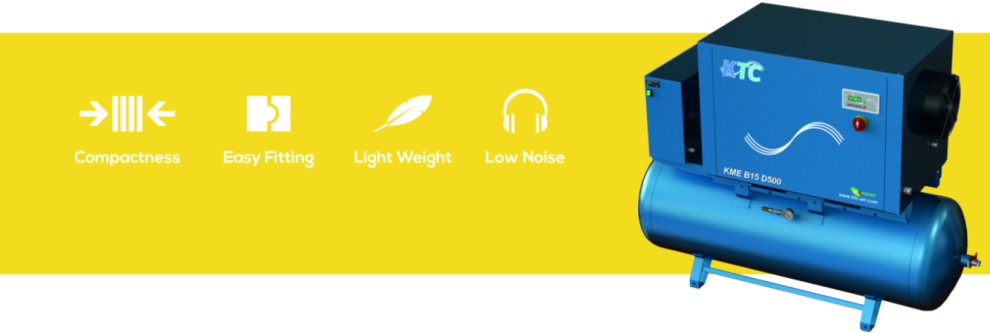

 Компрессор винтовой KTC серии KME B на ресивереКомпрессор винтовой KTC серии KME B на ресивере Компрессор винтовой KTC серии KME B на ресивере с осушителемКомпрессор винтовой KTC серии KME B на ресивере с осушителем
НА РАМЕ НА РАМЕ С ОСУШИТЕЛЕМ НА РЕСИВЕРЕ НА РЕСИВЕРЕ С ОСУШИТЕЛЕМ



Код Модель Двигатель Давление Подача Ресивер Ур.шума Соед. Размеры Вес
Заводской код модели для заказа Модель компрессора Мощность электродвигателя, кВт Максимальное рабочее давление, бар Производительность компрессора, м3/мин Ёмкость ресивера (воздухосборника), л Уровень шума, dB(A) Размер подсоединения к магистрали Габаритные размеры, см Масса, кг
. . кВт бар м3/мин л dB (A) BSP см кг
KME B 4-15 на раме
190031001 KME B 4 4.0
 8 0.55
 --
 67
 1/2" 98x62x65
 113
190032001 10 0.49
190033001 13 0.38
190041001 KME B 5 5.5
 8 0.81
 --
 68 1/2"
 98x62x65 116
190042001 10 0.69
190043001 13 0.56
190051001 KME B 7   7.5
 8 1.17
 -- 69 1/2" 98x62x65 159
190052001 10
 0.94
190053001 13 0.79
190061001 KME B 11   11.0 8 1.71 -- 69 3/4" 116x74x82 219
190062001 10 1.50
190063001 13 1.13
190071001 KME B 15   15.0
 8 2.09 -- 69 3/4" 116x74x82 228
190072001 10 1.99
190073001 13 1.60
KME B 4-15 на раме с осушителем
190031002 KME B 4 E
 4.0 8 0.55
 --
 67 1/2"
 132x62x65 146
190032002 10 0.49
190033002 13 0.38
190041002 KME B 5 E
 5.5
 8 0.81
 -- 68 1/2"
 132x62x65 149
190042002 10
 0.69
190043002 13
 0.56
190051002 KME B 7 E
 7.5
 8
 1.17
 --
 69 1/2" 132x62x65 192
190052002 10
 0.94
190053002 13
 0.79
190061002 KME B 11 E 11.0
 8
 1.71 -- 69 3/4" 151x73x82 262
190062002 10
 1.50
190063002 13
 1.13
190071002 KME B 15 E 15.0 8
 2.09 -- 69 3/4" 151x73x82 270
190072002 10
 1.99
190073002 13
 1.60






Код Модель Двигатель Давление Подача Ресивер Ур.шума Соед. Размеры Вес
Заводской код модели для заказа Модель компрессора Мощность электродвигателя, кВт Максимальное рабочее давление, бар Производительность компрессора, м3/мин Ёмкость ресивера (воздухосборника), л Уровень шума, dB(A) Размер подсоединения к магистрали Габаритные размеры, см Масса, кг
. . кВт бар м3/мин л dB (A) BSP см кг
KME B 4-15 на ресивере
190031003 KME B 4 270 4.0
 8 0.55
 270 67
 1/2" 156x62x123
 247
190032003 10 0.49
190033003 13 0.38
190041003 KME B 5 270 5.5
 8 0.81
 270 68 1/2"
 156x62x123 250
190042003 10 0.69
190043003 13 0.56
190041005 KME B 5 500
 5.5 8 0.81
 500
 68
 1/2"
 197x62x147 317
190042005 10
 0.69
190043005 13 0.56
190051003 KME B 7 270 7.5 8 1.17
 270 69    1/2" 156x62x123 286
190052003 10 0.94
190053003 13 0.79
190051005 KME B 7 500 7.5 8
 1.17
 500 69    1/2" 197x62x147 326
190052005 10 0.94
190053005 13 0.79
190061003 KME B 11 270 11.0 8 1.71 270 69 3/4" 156x73x140 297
190062003 10 1.50
190063003 13 1.13
190061005 KME B 11 500 11.0 8 1.71 500 69 3/4" 197x73x147 337
190062005 10 1.50
190063005 13 1.13
190071003 KME B 15 270 15.0 8 2.09 270 69 3/4" 156x73x140 306
190072003 10 1.99
190073003 13 1.60
190071005 KME B 15 500
 15.0
 8 2.09 500 69 3/4" 197x73x147 347
190072005 10 1.99
190073005 13 1.60




Код Модель Двигатель Давление Подача Ресивер Ур.шума Соед. Размеры Вес
Заводской код модели для заказа Модель компрессора Мощность электродвигателя, кВт Максимальное рабочее давление, бар Производительность компрессора, м3/мин Ёмкость ресивера (воздухосборника), л Уровень шума, dB(A) Размер подсоединения к магистрали Габаритные размеры, см Масса, кг
. . кВт бар м3/мин л dB (A) BSP см кг
KME B 4 - 15 на ресивере с осушителем
190031004 KME B 4 270 E
 4.0
 8 0.55
 270 67
 1/2" 156x62x123
 270
190032004 10 0.49
190033004 13 0.38
190041004 KME B 5 270 E
 5.5
 8 0.81
 270 68 1/2"
 156x62x123 273
190042004 10 0.69
190043004 13 0.56
190041006 KME B 5 500 E
 5.5 8 0.81
 500
 68
 1/2"
 197x62x147 350
190042006 10
 0.69
190043006 13 0.56
190051004 KME B 7 270 E
 7.5 8 1.17
 270 69    1/2" 156x62x123 316
190052004 10 0.94
190053004 13 0.79
190051006 KME B 7 500 E
 7.5 8
 1.17
 500 69    1/2" 197x62x147 356
190052006 10 0.94
190053006 13 0.79
190061004 KME B 11 270 E
 11.0 8 1.71 270 69 3/4" 156x73x140 340
190062004 10 1.50
190063004 13 1.13
190061006 KME B 11 500 E
 11.0 8 1.71 500 69 3/4" 197x73x147 381
190062006 10 1.50
190063006 13 1.13
190071004 KME B 15 270 E
 15.0 8 2.09 270 69 3/4" 156x73x140 349
190072004 10 1.99
190073004 13 1.60
190071006 KME B 15 500 E
 15.0
 8 2.09 500 69 3/4" 197x73x147 397
190072006 10 1.99
190073006 13 1.60
