Серия KME B
ПОЛИ-КЛИНОРЕМЕННЫЙ ПРИВОД, МОЩНОСТЬ 4,0 - 15,0 кВт
ОПИСАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

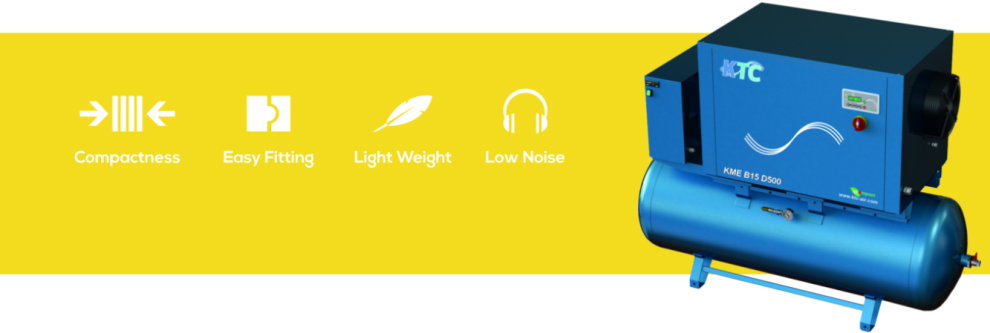

Винтовой компрессор KTC серия KME B с поликлиновым ременным приводом
Серия винтовых компрессоров КМЕ В с ременным приводом, использует систему с поликлиновым ременным приводом и чугунными шкивами с конической ступицей, обеспечивают высочайшую надежность при любых условиях работы, сводя к минимуму потери мощности и гарантируют низкий уровень шума при передачи момента вращения и идеальное выравнивание (сочетание) вращающихся элементов. Благодаря системе раздвижных пластин значительно облегчён процесс натяжения ремня и повысило точность регулировки натяжения.
В винтовых компрессорах серии КМЕ В сочетается преимущество компактного винтового компрессора с не высокой стоимостью установки и эксплуатации и высокой производительностью при эксплуатации в условиях требующих непрерывной работы. Полный контроль за параметрами работы компрессора осуществляется с помощью электронного контроллера с интуитивно понятным интерфейсом.
Минимальные габариты и простота установки являютсякозырем при установки компрессора в помещениях с ограниченным пространством. Экономическая эффективность достигается отсутствием затрат на установку отдельных ресивера (воздухосборника) и осушителя и, как следствие, дополнительных трубопроводов для их соединений, что позволяет полностью исключить утечки воздуха из системы.
МОДЕЛИ ВИНТОВЫХ КОМПРЕССОРНЫХ УСТАНОВОК СЕРИИ KME B ДОСТУПНЫ В СЛЕДУЮЩИХ ИСПОЛНЕНИЯХ
|
|
|
 Компрессор винтовой KTC серии KME B на ресивере |
 Компрессор винтовой KTC серии KME B на ресивере с осушителем |
| НА РАМЕ | НА РАМЕ С ОСУШИТЕЛЕМ | НА РЕСИВЕРЕ | НА РЕСИВЕРЕ С ОСУШИТЕЛЕМ |
КОМПАКТНЫЙ ВИНТОВОЙ БЛОК ИНТЕГРИРОВАН В ОДНУ СИСТЕМУ
Высокоэффективный винтовой компрессорный модуль с интегрированными элементами гарантирует минимальные габаритные размеры и включает следующие компоненты:
- винтовой блок с впрыском масла;
- всасывающий клапан;
- клапан минимального давления;
- термостатический клапан;
- маслосепаратор
Обеспечивает максимальную износостойкость, высокую эффективность, долговечность и надежность.
СИСТЕМА ПРИВОДА
Система привода компрессора от электродвигателя должна гарантировать стабильную работу в любой момент времени функционирования. Устройство системы натяжения ремня с раздвижными пластинами разработана таким образом чтобы минимизировать передачу напряжения и вибраций от вращающихся деталей. В системе привода используется поликлиновой ремень и чугунные шкивы с конической ступицей, которые обеспечивают максимальную надежность за счет минимальных потерь мощности, что гарантирует низкий уровень шума при вращении и идеальное выравнивание вращающимихся элементов. Удобная система натяжения ремня обеспечивает точную регулировку момента натяжения.
ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Дружелюбный интерфейс с прямым доступом к основным функциям микропроцессорного блока управления позволяет контролировать как критические параметры (температура масла, температура двигателя, контроль вентилятора охлаждения, межсервисный интервал и т.д.) так и управлять параметрами системы (установка ограничений, старт-стоп, сброс сигналов тревоги и т.п.). Доступ ко всем функциям микропроцессорной панели управления защищен паролем (предоставляется только уполномоченному персоналу).
ВОЗДУШНО-МАСЛЯНЫЙ ОХЛАДИТЕЛЬ
Высокоэффективный двухконтурный трубчатый алюминиевый охладитель с увеличенной площадью теплообмена предназначен для поддержания низких значений температуры масла и воздуха даже в условиях работы при повышенных температурах окружающей среды. При производстве охладителей используется способ пайки алюминия в вакууме.
ПРЕДВАРИТЕЛЬНАЯ ФИЛЬТРАЦИЯ И ВЕНТИЛЯЦИЯ
В винтовых компрессорах серии КМЕ В на решетках забора воздуха устанавливается фильтр предварительной очистки, что обеспечивает максимальную защиту внутренних компонентов, путем фильтрации всего входящего в компрессорную установку воздуха. Электрический вентилятор с высокой скоростью воздушного потока и низким уровнем шума концентрирует воздушный поток в заданных точках для поддержания правильного теплового баланса на всех внутренних компонентах.
ЗВУКОИЗОЛЯЦИЯ
Использование звукоизолирующих панелей с закрытыми ячейками при сборке и монтаже компонентов и отсутствие распространения вынужденных колебаний позволяет достигнуть настолько низкого уровня шума что компрессор можно установить практически в любом рабочем помещении.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Все внутренние части и компоненты легко доступны для осмотра и замены. Для замены масла, воздушного, масляного фильтра и фильтра маслосепаратора необходимо просто снять боковую панель, что существенно экономит время и затраты на обслуживание.
