Адсорбционные осушители производство ATS S.r.l. (Италия)

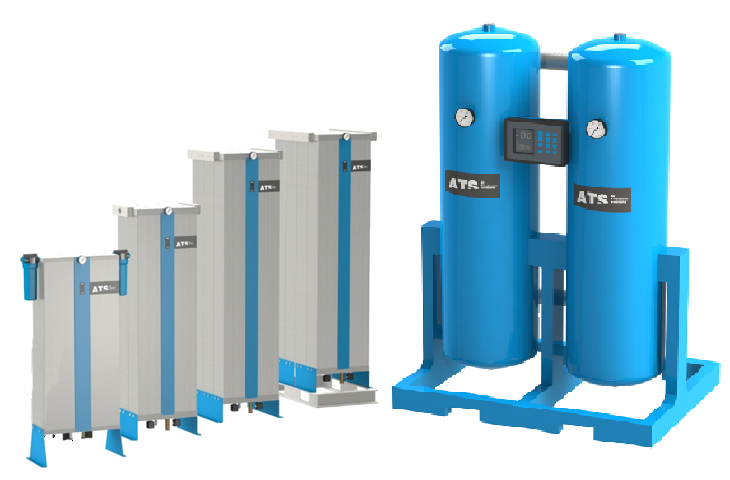

Адсорбционные осушители ATS серии HGO, с точкой росы -40оС, от 0,6 до 33 м3/мин	Адсорбционные осушители ATS серии HGL, с точкой росы -70оС, от 0,6 до 33 м3/мин	Адсорбционные осушители ATS серии HSI, с точкой росы -40оС, до 0.4 м3/мин

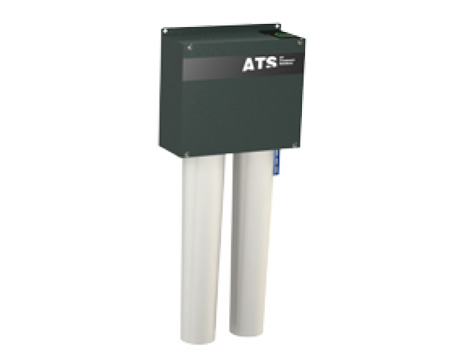

Серия HGO точка росы -40 оС	Серия HGL точка росы -70 оС	Серия HSI точка росы -40 оС, до 400 л/мин

Для некоторого промышленного технологического оборудования, использующего сжатый воздух, этот воздух должен быть полностью свободен от всех взвешенных водяных паров. Рефрижераторный осушитель подходит для большинства стандартных решений, но для тех, кто требует абсолютно сухого воздуха, единственным решением является адсорбционный осушитель. Некоторые из этих потребителей: наружные пневмопроводы и приборы устанавливаемые под открытым небом, подверженные условиям замораживания, пневмотранспорт гигроскопических материалов, специальные производственные процессы, химическое, фармацевтическое и лабораторное оборудование. Для этих целей идеально подходят адсорбционные осушители ATS с холодной регенерацией серии HGO обеспечивающие постоянную точку росы не выше  -40 °C или для очень ответственных применений серия HGL с точкой росы до -70 °C.

Основные преимущества:
• Минимальный размер и вес, простота обслуживания благодаря легко разборной алюминиевой конструкции, гарантирующей отличную стойкость к коррозии;
• Пневматическая клапанная система - проста в обслуживании и специально предназначена для тяжелых условий эксплуатации;
• Простота монтажа в пневмосеть как до, так и после фильтров;
• Медленное повышение давления после регенерации предотвращает подъем и истирание адсорбента и продлевает срок его службы;
• Опция «Фильтр» - по заказу на осушитель могут быть установлены коалесцирующий фильтр FGO тип H (0.01 мкм – 0.01 мг/м3) на входе и фильтр FGO типа M (0,1 мкм - 0,1 мг/м3) на выходе из осушителя. Оба фильтра оснащены дифференциальным манометром для контроля состояния фильтроэлемента;
• Микропроцессорная панель управления с возможностью регулировки и контроля рабочего цикла для адаптации условий работы к требованиям потребителя сжатого воздуха, контроль по точке росы (Опция «Энергосбережение»);
• Инновационный эстетический дизайн;
• Три рабочих режима:
    1.  Стандартный
    2.  Энергосбережение (опция)
    3.  Комбинированный (прямое подключение к компрессору).

Принцип действия

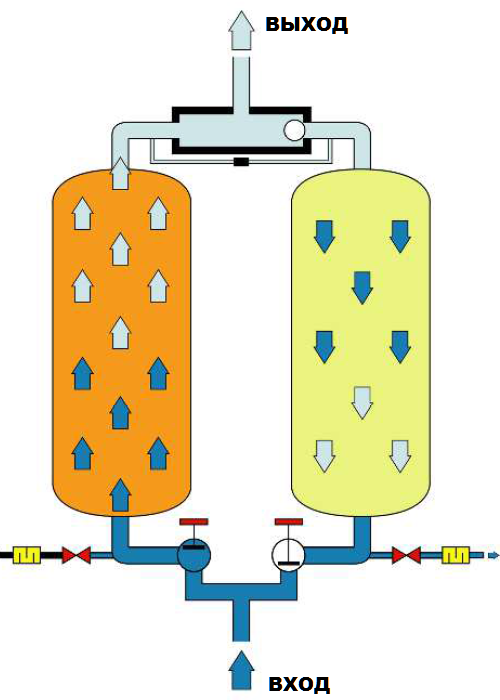

Адсорбционный осушитель сжатого воздуха с холодной регенерацией состоит из двух рабочих колонн заполненных адсорбентом (активированный оксид алюминия), системы электро-магнитных пневмоклапанов и электронного блока управления.
Поток сжатого воздуха проходит снизу вверх по одной из колонн, вторая колонна в это время регенерируется частью потока сухого воздуха, выходящего из первой колонны, проходящего сверху вниз. Через некоторое время колонны автоматически меняются. Процесс происходит циклически. Каждый полный цикл осушки длится около 10 минут. В процессе работы адсорбент, в зависимости от внешних условий, поглощает некоторое количество влаги пропорциональное собственному весу. На регенерацию адсорбента в колонне, не используемой в данный момент, используется от 7% до 15% осушенного воздуха.
Сухой воздух из-за его низкой влажности и расширения, которое происходит во второй колонне находящейся без давления, вызывает "стирку" адсорбционного материала путем удаления из него влаги. Влажный воздух после продувки выходит в атмосферу через выпускной клапан, снабженный глушителем. После регенерации в колонне постепенно повышается давление и только после этого колонна готова начать новый цикл осушки.

Устройства контроля
• Электронный контроллер с микропроцессором для установки времени и циклов регенерации (датчик функции «Энергосбережение», опция);
• Дисплей, показывающий режимы и параметры работы осушителя;
• Манометр, контролирующий рабочее давление (опция).

Опция «Энергосбережение»

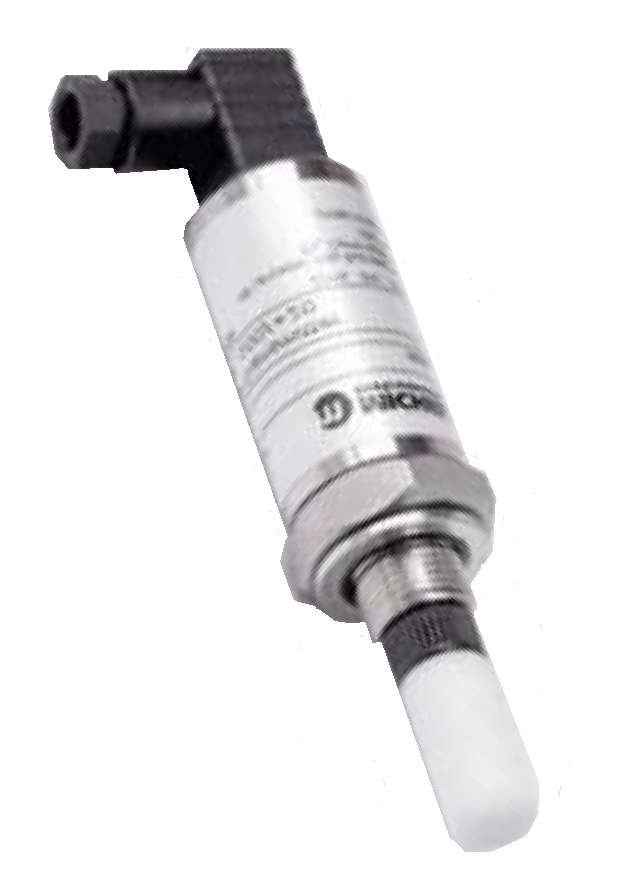

Датчик функции "Энергосбережение" (Опция)Стандартный 10-минутный цикл предназначен для условий полной нагрузки, а стандартное потребление объёма воздуха для продувки (регенерации) обычно составляет 15% от полной нагрузки и «потребляется» независимо от того, работает ли осушитель при полной или частичной нагрузке. Значительная экономия энергии может быть достигнута путем уменьшения этой «потери» на продувку пропорционально реальным условиям работы.
Как это работает: Опция «Энергосбережение» использует преимущества гигрометрического датчика. Технологическая особенность этого датчика - высокая скорость измерений даже при небольших вариациях значений влажности, что позволяет производить измерение точки росы в режиме реального времени. Датчик, расположенный на выходе осушителя, проверяет под давлением значение точки росы путем прямого измерения и поддерживает работу сушильной колонны до тех пор до тех пор, пока сжатый воздух на выходе не достигнет выбранного значение влажности и только после этого происходит переключение колонн. Длительность рабочих циклов теперь изменяется автоматически, и энергосбережение прямо пропорционально уменьшению нагрузки.

Подбор осушителя
Для правильного подбора адсорбционного осушителя важно знать фактические рабочие условия окружающей среды и расход сжатого воздуха потребителями в системе. Основываясь на стандартных условиях работы, перечисленных в разделе технические данные и приведенных там же поправочных коэффициентах, вы сможете подобрать подходящую модель.

Корректирующий коэффициент при изменении рабочего давления сжатого воздуха на входе в осушитель:

Корректирующий коэффициент при изменении температуры сжатого воздуха на входе в осушитель:
