FGO фильтры магистральные серии GOLD

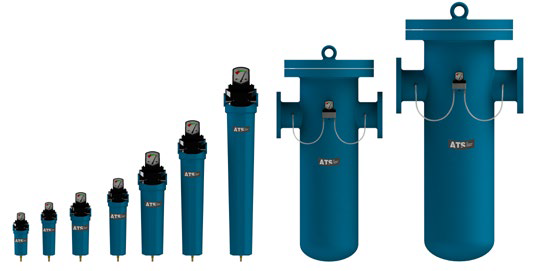

Описание                   Технические характеристикиРазмерный ряд магистральных фильтров FGO производства ATS (Италия)Размерный ряд магистральных фильтров FGO производства ATS (Италия)

Сжатый воздух содержит вредные твердые, жидкие и газообразные примеси, которые могут нанести вред оборудованию, системам управления и пневмотехнике. Удаление данных примесей необходимо для продления срока службы различных устройств и обеспечения эффективности производства. Ржавчина, взвеси и осадок в системах сжатого воздуха приводят к сокращению срока службы оборудования, равно как и воздействие атмосферного воздуха, содержащего вредные газы и вызывающие коррозию вещества. Оборудование для очистки сжатого воздуха обеспечивает подачу воздуха высокого качества и сокращает производственные издержки.

Применение магистральных фильтров ATS серии FGO позволяет повысить эффективность защиты инструментов, механизмов и оборудования, сократить эксплуатационные расходы, затраты на техническое обслуживание и, как следствие, время простоя производства.

Магистральные фильтры серии FGO, производства компании ATS AirTreatmentSolutions S.r.l. (Италия) являются фильтрами нового поколения. При разработке и производстве учитывались все современные разработки в области фильтрации сжатого воздуха.

Новые решения для фильтров сжатого воздуха FGO Компании ATS позволяют получить:
• Высокую энергоэффективность - низкое значение падения давления на фильтрах;
• Возможность
эксплуатации в любых областях применения сжатого воздуха с любыми типами компрессоров;
• Могут использоваться с минеральными и синтетическими маслами, а также без масла;
• Не содержат силикона (актуально для отделочных работ);
• Для исключения образования коррозии на внешнюю и внутреннюю поверхности фильтров нанесено защитное покрытие Alocrom.

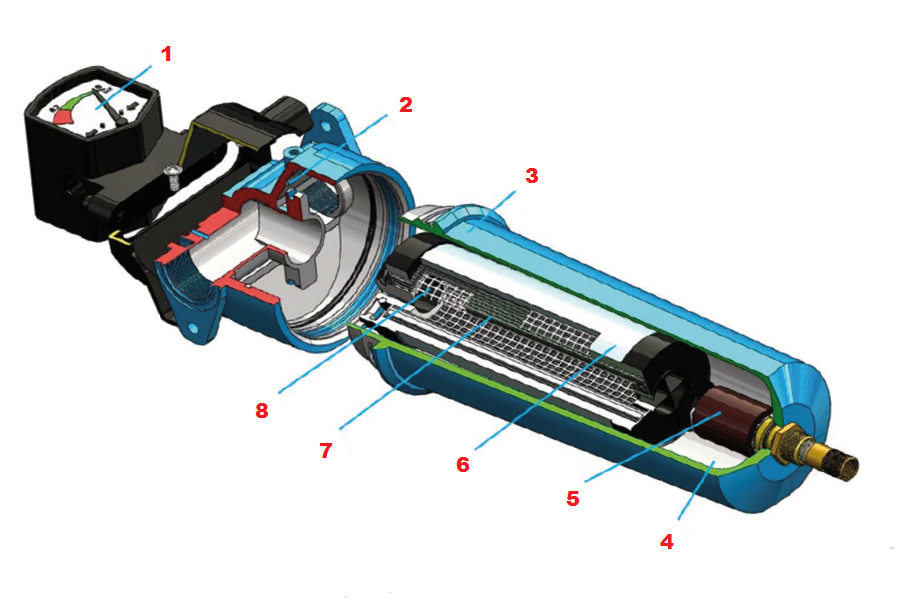

Фильтр магистральный ATS FGO, устройство

1 - дифференциальный манометр, показывает степень загрязнения фильтроэлемента (картириджа фильтра) измеряя величину падения давления на фильтре. Рекомендуется к установке на фильтры работающие в условиях повышенной нагрузки и на особо ответственных производствах;
2 - маслостойкое кольцевое уплотнение;
3 - алюминиевый корпус отлит под давлением, изнутри и снаружи, для защиты от коррозии, нанесено защитное покрытие ALOCROM. Снаружи покрыт полиэфирной эпоксидной порошковой краской;
4 - нижняя часть колбы, представляет собой резервуар большой емкость позволяющий скапливаться значительному объёму конденсата без влияния на характеристики фильтра;
5 - клапан автоматического слива конденсата (опция);
6 - дренажное покрытие фильтроэлемента (картриджа фильтра);
7 - высокоэффективный фильтрующий материал;
8 - поддерживающий цилиндр из нержавещей металлической сетки.



Фильтры ATS FGO серии GOLD выпускаются с широким диапазоном производительности (от 0,5 до 500 м3/мин) и четырьмя основными типами фильтроэлементов (сменных картриджей), способные удовлетворить любые потребности, связанные с фильтрацией сжатого воздуха в воздушных магистралях и пневмосетях:

Сменный элемент фильтра FGO тип P



тип P  - фильтр предварительной очистки, используются как противопыльные фильтры грубой очистки с уровнем фильтрации 3 мкм по твердым частицам (что соответствует класс 3 по ГОСТ ИСО 8573-1-2005)



Сменный элемент фильтра FGO, тит M



тип М - фильтр маслоотделитель, является фильтром общего назначения с уровнем фильтрации 1 мкм по твердым частицам и 0,1 мг/м3 по маслу (что соответствует классу 2 по ГОСТ ИСО 8573-1-2005)



Сменный элемент фильтра FGO, тип H



тип Н  - фильтр маслоотделитель тонкой очистки, высокоэффективный фильтр общего назначения с уровнем фильтрации 0,01 мкм по твердым частицам и 0,01 мг/м3 по маслу (класс 2 по ГОСТ ИСО 8573-1-2005)



Сменный элемент фильтра FGO, тип С



тип С - уголный фильтр, используется для устранения паров и запахов из сжатого воздуха. В качестве основного фильтрующего материала используется активированный уголь, уровень фильтрации 0,003 мг/м3 по парам масла (класс 1 по ГОСТ ИСО 8573-1-2005)



Срок службы фильтрующего элемента в нормальных условиях доходит до 3500 часов. При этом, для обеспечения качественной очистки сжатого воздуха, фильтрующие элементы должны заменяться не реже чем раз в год, оригинальными фильтроэлеиентами компании ATS.

ВНИМАНИЕ: В случае, если фильтры работают в тяжёлых условиях необходимо использовать дифференциальный манометр для контроля уровня загрязнения фильтроэлемента.

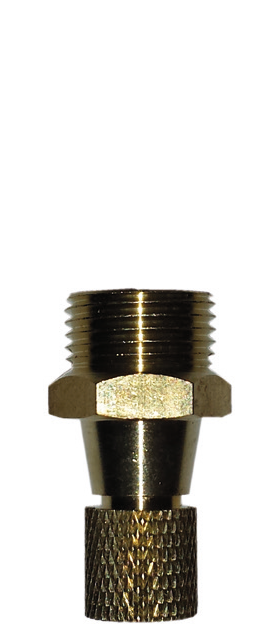

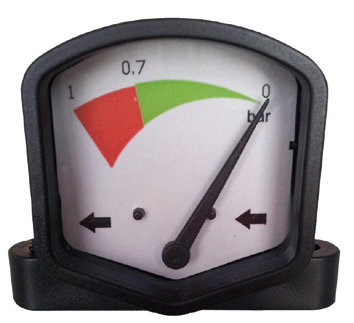

Ручной клапан слива конденсата фильтра ATS FGO Полуавтоматический клапан слива конденсата ATS FGO Дифференциальный манометр фильтра ATS FGO

В стандартном исполнении на всех фильтрах установлен ручной клапан слива конденсата. По требованию заказчика на фильтрах могут быть установлены: автоматический слив конденсат (дренажный клапан); дифференциальный манометр для контроля степени загрязненности фильтроэлемента (сменного картриджа).

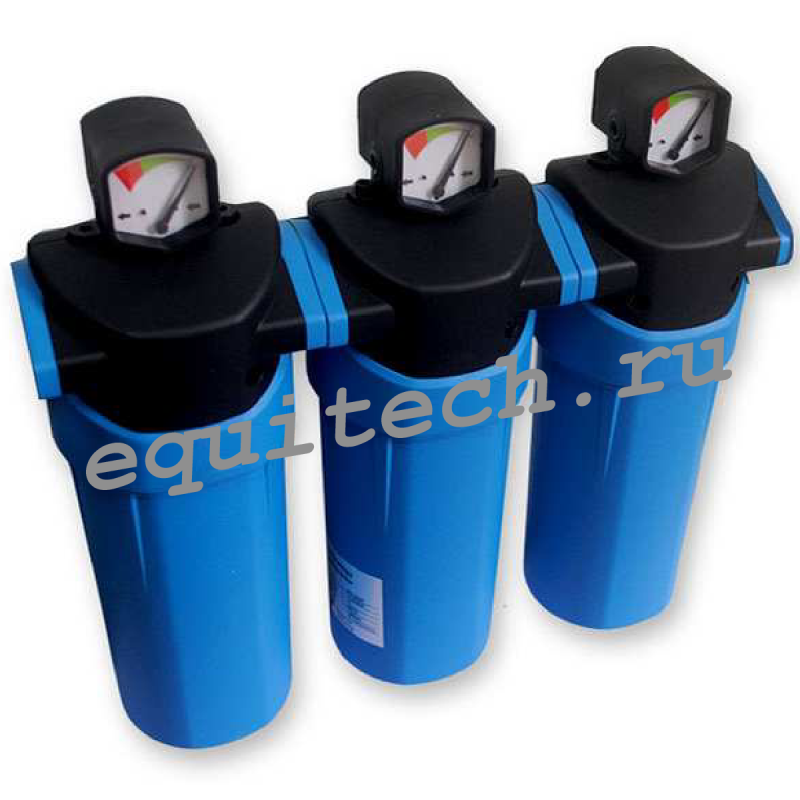

 ATS FGO соединение фильтров в модульATS FGO соединение фильтров в модуль





Фильтры ATS могут быть установленны в пневмосистему, на магистраль, как на трубу, каждый фильтр имеет трубное подсоединение, так и с помощью фланца. Так же при помощи фланца фильтры легко могут быть соединены между собой в модуль, без использования каких либо дополнительных трубных соединительных элементов.
