Серия Gold DGO
Точка росы: класс 4 по ГОСТ Р ИСО 8573-1-2005 (+3oС при нормальных условиях)

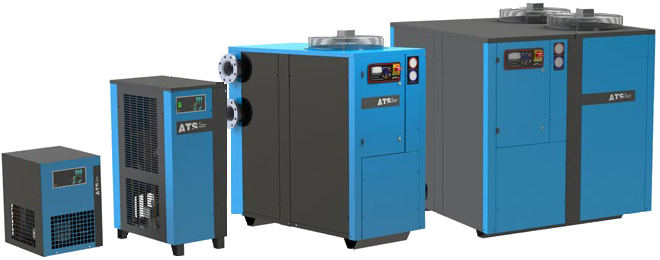

Рефрижераторные (холодильные) осушители ATS серии DGO GOLD
Благодаря серии Gold, Компания АTS поставляет на рынок рефрижераторных (холодильных) осушителей высокоэффективную и надежную машину с превосходным классом энергосбережения. Новая инновационная электронная система управления разработанная ведущими инженерами технического офиса Компании позволяет контролировать и управлять всеми функциями которыми оборудованы машины, от самых простых до самых сложных.

Эксклюзивная линейка линейка рефрижераторных (холодильных) осушителей производства ATS обеспечивает максимальную производительность в сочетании с самыми высокими технологиями и характеристиками. Осушители изготовлены из высококачественных комплектующих, обеспечивающих наилучшие характеристики и надежность.

    Характеристики приведены при следующих номинальных условиях:
        - температура окружающей среды:                25 °C
        - давление сжатого воздуха на входе:           7 бар
        - температура сжатого воздуха на входе:     35 °C
        - точка росы:      3 °C (22 °C точка росы атмосферного давления)

    Максимальные рабочие характеристики:
        - температура окружающей среды:                45 °C
        - температура сжатого воздуха на входе:     55 °C

Модель Тип
хладагента		 Поток Соединение Питание,
В/ф/Гц
 Размеры,
мм		 Вес,
кг
м3/час л/мин
DGO 0024 R134a 24 400 3/4" 230/1/50 305x373x440 23
DGO 0036 R134a 36
 600
 3/4"
 230/1/50 305x373x440 23
DGO 0054 R134a 54 900 3/4" 230/1/50 305x373x440 26
DGO 0078 R134a 78 1 300 3/4" 230/1/50 345x409x480 26
DGO 0106 R134a 106
 1 767
 3/4" 230/1/50 345x409x480 26
DGO 0108 R134a 108 1 800 3/4" 230/1/50 396х462х536 37
DGO 0144 R134a 144
 2 400
 1" 230/1/50 396х462х536 37
DGO 0150 R134a 150 2 500 3/4" 230/1/50 396х462х536 37
DGO 0180 R134a 180 3 000 1" 230/1/50 396х462х536 37
DGO 0216 R134a 216
 3 600
 1"
 230/1/50 396х462х536 40
DGO 0300 R407C 300 5 000 1-1/2" 230/1/50 517х606х667 52
DGO 0365 R407C 365 6 083 1-1/2" 230/1/50 405х685х1045 90
DGO 0480 R407C 480 8 000 1-1/2" 230/1/50 405х685х1045 95
DGO 0660 R407C 660 11 000 2" 230/1/50 642х708х1456 130
DGO 0780S R407C 780 13 000 2" 230/1/50 642х708х1456 150
DGO 0780 R407C 780 13 000 2" 400/3/50 642х708х1456 170
DGO 1000 R407C 1000 16 667 2" 400/3/50 642х708х1456 173
DGO 1300 R407C 1300 21 667 2-1/2" 400/3/50 642х708х1456 175
DGO 1800 R407C 1800 30 000 3" 400/3/50 657х1156х1650 300
DGO 2400 R407C 2400 40 000
 3" 400/3/50 657х1156х1650 300
DGO 2700 R407C 2700 45 000 DN 100 400/3/50 657х1156х1650 330
DGO 3600 R407C 3600 60 000 DN 125 400/3/50 1056х1406х1765 420
DGO 4800 R407C 4800 80 000 DN 125 400/3/50 1056х1406х1765 520
DGO 6000 R407C 6000 100 000
 DN 150 400/3/50 1056х1406х1765 720
DGO 7200 R407C 7200 120 000 DN 150 400/3/50 2113х1406х1765 750
DGO 8400 R407C 8400 140 000 DN 200 400/3/50 2113х1406х1765 800
DGO 9600 R407C 9600
 160 000
 DN 200 400/3/50 2113х1406х1765 850
DGO 10800 R407C 10800
 180 000
 DN 250 400/3/50 2113х1406х1765 900
DGO 12000 R407C 12000
 200 000
 DN 250 400/3/50 2113х1406х1765 950



Корректирующий коэффициент при изменении рабочего давления в системе от номинального значения

Давление воздуха на входе, бар 4 5 6 7 8 10 12 14
Корректирующий фактор 0,77 0,86 0,93 1 1,05 1,14 1,21 1,27





Корректирующий коэффициент при изменении температуры окружающей среды от номинального значения

Температура окружающей среды, °C 25 30 35 40 45 50
Корректирующий фактор 1 0,96 0,9 0,82 0,72 0,6





Корректирующий коэффициент при изменении температуры сжатого воздуха на входе в осушитель от номинального значения

Температура воздуха на входе, °C 25 30 35 40 45 50 55
 60
 65 70
Корректирующий фактор 1,2 1,12 1 0,83 0,69 0,59 0,5
 0,44
 0,39 0,37





Корректирующий коэффициент при изменении точки росы от номинального значения

Точка росы, °C 3 5 7 10
Корректирующий фактор 1 1,09 1,19 1,37





Потери давления очень невелики, благодаря запатентованным комплектующим (таким как теплообменник), имеющим надлежащие размеры, что позволяет избежать бесполезных циклов избыточного давления и получить результат, при котором каждый сэкономленный бар давления предоставляет 5-процентную экономию энергозатрат по компрессору.

Основные характеристики:

• Пониженное энергопотребление благодаря тщательному подбору комплектующих и электронному управлению;
• наименьшая потеря нагрузки в своем классе благодаря алюминиевому теплообменнику с камерой смешивания (патент ATS), позволяющему смешивать воздух, повышая при этом эффективность теплообменника и сокращая до минимума потерю нагрузки;
• Стабильная точка росы на 3°C при любых условиях эксплуатации благодаря одновременной работе панели управления и высокоэффективного теплообменника;
• Возможность применения серии GOLD как на мелких, так и на крупных предприятиях;
• Наличие электронного выпускного клапана или программируемого таймера, в зависимости от потребностей;
• По заказу - прочие интеллектуальные системы выпуска;
• Единственный имеющийся в продаже осушитель, оснащенный термозащитой на всех моделях.

При разработке и создании серии GOLD компанией ATS были учтены все экологические требования, использованы экологически безопасные и перерабатываемые газы.
