DTG Серия Tungsten
Температура воздуха на входе до 100oС
Точка росы: класс 4 по ГОСТ Р ИСО 8573-1-2005 (+3 oС при нормальных условиях)

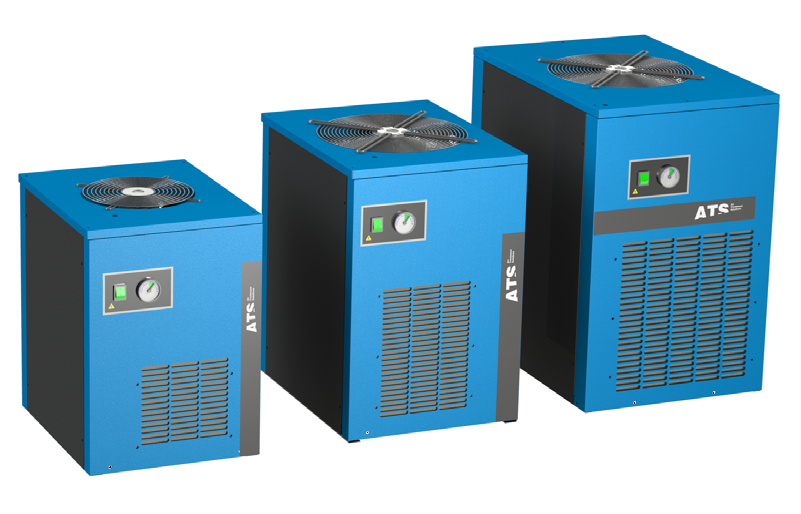

ATS DTG рефрижераторный осушитель (холодильного типа) для работы с высокими входными температурами воздуха Серия DTG объединяет в одном устройстве конечную холодильную установку и, в качестве опции, предварительный фильтр. Она является модификацией серии GOLD, где применены новейшие технологии, позволяющие работать с высокими температурами. Данный осушитель оснащен полностью алюминиевой теплообменной батареей, единственной в своем классе полностью изготовленной из алюминия, обладающей запатентованным дизайном и являющейся эксклюзивной собственностью компании ATS. Кроме того, на нем установлен предварительный фильтр с автоматическим выпуском конденсата.
Данный продукт обладает множеством достоинств:
• базовые габаритные размеры весьма невелики;
• великолепные характеристики, которые остаются неизменными даже при работе в экстремальных условиях (температура среды до 50°C и до 100°C на входе);
• повышенная эффективность осушительного модуля (теплообменника) дает возможность экономии энергии.
Характеристики приведены при следующих номинальных условиях:
- температура окружающей среды: 25 °C
- давление сжатого воздуха на входе: 7 бар
- температура сжатого воздуха на входе: 60 °C
- точка росы: 3 °C
Максимальные рабочие характеристики:
- температура окружающей среды: 50 °C
- температура сжатого воздуха на входе: 100 °C
| Модель | Тип хладагента |
Поток | Соединение | Питание, В/ф/Гц |
Размеры, мм |
Вес, кг |
|
| м3/час | л/мин | ||||||
| DTG 042 | R134a | 42 | 700 | 3/4" | 230/1/50 | 345x409x480 | 26 |
| DTG 068 | R134a | 68 | 1 133 | 3/4" | 230/1/50 | 396x462x536 | 30 |
| DTG 102 | R134a | 102 |
1 700 |
3/4" | 230/1/50 | 430x530x570 | 40 |
| DTG 127 | R134a | 127 | 2 120 | 3/4" | 230/1/50 | 430x530x570 | 42 |
Корректирующий коэффициент при изменении рабочего давления в системе от номинального значения
| Давление воздуха на входе, бар | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
| Корректирующий фактор | 0,77 | 0,86 | 0,93 | 1 | 1,05 | 1,14 | 1,21 | 1,27 |
Корректирующий коэффициент при изменении температуры окружающей среды от номинального значения
| Температура окружающей среды, °C | 25 | 30 | 32 | 35 | 40 | 45 |
50 |
| Корректирующий фактор | 1 | 0,95 | 1 | 0,96 | 0,87 | 0,77 |
0,64 |
Корректирующий коэффициент при изменении температуры сжатого воздуха на входе в осушитель от номинального значения
| Температура воздуха на входе, °C | 60 | 70 | 80 | 90 |
| Корректирующий фактор | 1,12 | 1,07 | 1 | 0,86 |
Корректирующий коэффициент при изменении точки росы от номинального значения
| Точка росы, °C | 3 | 5 | 7 | 10 |
| Корректирующий фактор | 0,78 | 0,9 | 1 | 1,12 |
Потери давления очень невелики, благодаря запатентованным комплектующим (таким как теплообменник), имеющим надлежащие размеры, что позволяет избежать бесполезных циклов избыточного давления и получить результат, при котором каждый сэкономленный бар давления предоставляет 5-процентную экономию энергозатрат по компрессору.
При разработке и создании серии TUNGSTEN компанией ATS были учтены все экологические требования, использованы экологически безопасные и перерабатываемые газы.
