DSI Серия Silver
Точка росы: класс 5 по ГОСТ Р ИСО 8573-1-2005 (+5 oС при нормальных условиях)

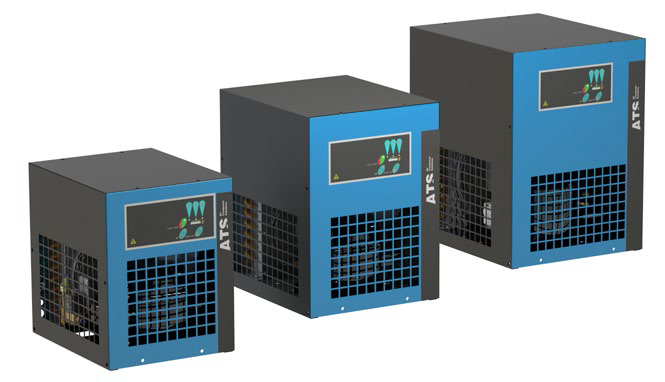

Осушители холодильного (рефрижераторного) типа ATS DSI
Разработанная и созданная компанией ATS серия DSI Silver является новой линией осушителей сжатого воздуха с охлаждающим циклом, в которых сочетаются передовые технологии, компактность и простота.
Разработанное компанией ATS оборудование серии DSI Silver удовлетворит потребности самого взыскательного клиента, обеспечив также прекрасное сочетание цены и качества.
Все модели серии DSI SILVER оснащены той же системой управления, что и серия DGO GOLD. Теплообменник был разработан и запатентован с целью обеспечить максимальную производительность при минимальной потере нагрузки. В результате получилась компактная машина, гарантированно поддерживающая точку росы на уровне +5°С в любых условиях. Область применения серии DSI SILVER это малые и средние предприятия. Холодильные/рефрижераторные осушители серии DSI SILVER идеально подходят также для заказчиков, внимательно относящихся к соотношению цены и качества.
Отличительные особенности:
• Компактный дизайн
• Точка росы +5 °C
• Низкое падение давления
• Максимальные рабочие параметры: температура среды 45° , температура воздуха на входе 55°, максимальное давление 16 бар
• Ультракомпактная технология с применением алюминиевого теплообменника
• Простота в обслуживании
• Комплектующие, рассчитанные с запасом
• Единственный имеющийся в продаже осушитель, оснащенный термозащитой на всех моделях.
Характеристики приведены при следующих номинальных условиях:
- температура окружающей среды: 25 °C
- давление сжатого воздуха на входе: 7 бар
- температура сжатого воздуха на входе: 35 °C
- точка росы: 5 °C
Максимальные рабочие характеристики:
- температура окружающей среды: 50 °C
- температура сжатого воздуха на входе: 70 °C
| Модель | Тип хладагента |
Поток | Соединение | Питание, В/ф/Гц |
Размеры, мм |
Вес, кг |
|
| м3/час | л/мин | ||||||
| DSI 0030 | R134a | 30 | 500 | 3/4" | 230/1/50 | 305x373x440 | 23 |
| DSI 0042 | R134a | 42 |
700 |
3/4" |
230/1/50 | 305x373x440 | 23 |
| DSI 0060 | R134a | 60 | 1 000 | 3/4" | 230/1/50 | 305x373x440 | 23 |
| DSI 0090 | R134a | 90 |
1 500 |
3/4" | 230/1/50 | 345x409x480 | 26 |
| DSI 0120 | R134a | 120 | 2 000 | 3/4" | 230/1/50 | 396х462х536 | 26 |
| DSI 0144 | R134a | 144 |
2 400 |
3/4" | 230/1/50 | 396х462х536 | 37 |
| DSI 0150 | R134a | 150 | 2 500 | 1" | 230/1/50 | 396х462х536 | 37 |
| DSI 0180 | R134a | 180 | 3 000 | 3/4" | 230/1/50 | 396х462х536 | 37 |
| DSI 0192 | R134a | 192 |
3 200 |
1" |
230/1/50 | 396х462х536 | 37 |
| DSI 0240 | R134a | 240 | 4 000 | 1" | 230/1/50 | 396х462х536 | 40 |
| DSI 0318 | R407C | 318 | 5 300 | 1" | 230/1/50 | 357х542х1015 | 43 |
| DSI 0330 | R407C | 330 | 5 500 | 1-1/2" | 230/1/50 | 517х606х667 | 52 |
Корректирующий коэффициент при изменении рабочего давления в системе от номинального значения
| Давление воздуха на входе, бар | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
| Корректирующий фактор | 0,77 | 0,86 | 0,93 | 1 | 1,05 | 1,14 | 1,21 | 1,27 |
Корректирующий коэффициент при изменении температуры окружающей среды от номинального значения
| Температура окружающей среды, °C | 25 | 30 | 35 | 40 | 45 |
| Корректирующий фактор | 1 | 0,95 | 0,88 | 0,72 | 0,68 |
Корректирующий коэффициент при изменении температуры сжатого воздуха на входе в осушитель от номинального значения
| Температура воздуха на входе, °C | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| Корректирующий фактор | 1,2 | 1,11 | 1 | 0,81 | 0,67 | 0,55 | 0,45 |
Корректирующий коэффициент при изменении точки росы от номинального значения
| Точка росы, °C | 3 | 5 | 7 | 10 |
| Корректирующий фактор | 0,91 | 1 | 1,1 | 1,26 |
Потери давления очень невелики, благодаря запатентованным комплектующим (таким как теплообменник), имеющим надлежащие размеры, что позволяет избежать бесполезных циклов избыточного давления и получить результат, при котором каждый сэкономленный бар давления предоставляет 5-процентную экономию энергозатрат по компрессору.
Основные характеристики:
• Пониженное энергопотребление благодаря тщательному подбору комплектующих и электронному управлению;
• наименьшая потеря нагрузки в своем классе благодаря алюминиевому теплообменнику с камерой смешивания (патент ATS), позволяющему смешивать воздух, повышая при этом эффективность теплообменника и сокращая до минимума потерю нагрузки;
• Стабильная точка росы на 5 °C при любых условиях эксплуатации благодаря одновременной работе панели управления и высокоэффективного теплообменника;
• Возможность применения осушителей серии DSI SILVER как на мелких, так и на крупных предприятиях;
• Наличие электронного выпускного клапана или программируемого таймера, в зависимости от потребностей;
• По заказу - прочие интеллектуальные системы выпуска;
• Единственный имеющийся в продаже осушитель, оснащенный термозащитой на всех моделях.
При разработке и создании серии DSI SILVER компанией ATS были учтены все экологические требования, использованы экологически безопасные и перерабатываемые газы.
