Cерия COMPACK
ТОЛЬКО ЕДИНСТВЕННЫЙ СТАНДАРТ: СОВЕРШЕНСТВО
ОПИСАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

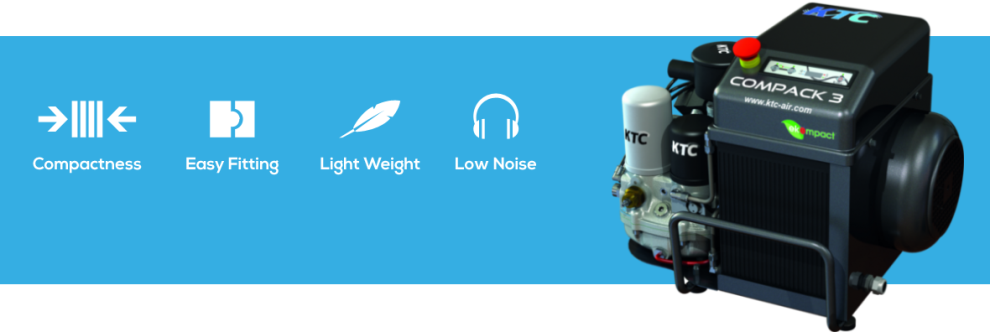

Компрессор винтовой KTC COMPACK

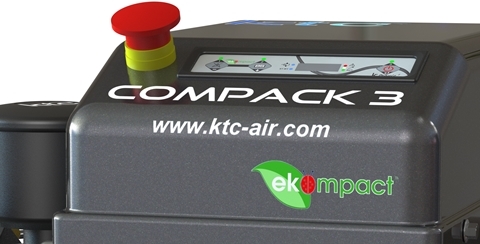

Винтовые модули COMPACK могут соединяться c электродвигателем напрямую - серия COMPACK (2,7 - 3,5 кВт), или через мультипликатор (повышающий редуктор) - серия COMPACK G (4,0 - 5,5 кВт). Винтовые компрессоры серий COMPACK и COMPACK G выпускаются с электронным блоком управления, но так же могут быть поставлены с электромеханической системой управления, версия BASIC - если Ваш потребитель сжатого воздуха не требует тонкой настройки параметров подаваемого воздуха, например, автомастерские и шиномонтажные стенды, небольшие механические и деревообрабатывающие мастерские, сушка, пескоструйная обработка, плазменная резка.
| COMPACK | COMPACK BASIC | COMPACK G | COMPACK G BASIC |
 |
 |
 |
 |
 |
 |

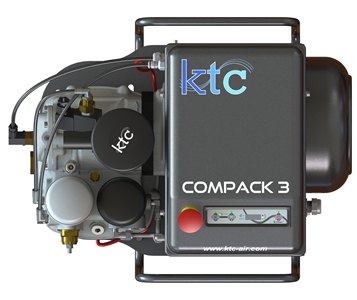

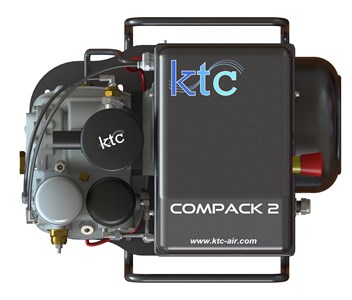

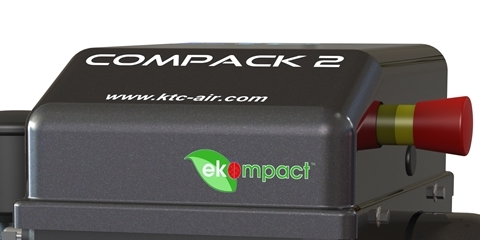

Серия COMPACK и COMPACK BASIC - винтовые компактные компрессорные установки с прямым (соосным) приводом, могут быть поставлены на раме, на ресивере горизонтальном или вертикальном, или на компактной тележке AirTrolley:
 |
 |
 |
|
на раме |
на ресивере | на тележке |
| Код | Модель | Двигатель | Давление | Подача | Ресивер | Ур.шума | Питание |
Соед. | Размер | Вес |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| кВт | бар | м3/мин | л |
dB (A) |
В / фаз | BSP |
см | кг | ||
| COMPACK - модуль на раме |
||||||||||
| 180012012 | COMPACK 2-220 BASIC | 2.7 |
10 |
240 |
-- |
65 |
220 / 1 |
3/8" |
55х43х39 |
39 |
| 180012002 | COMPACK 2-220 | |||||||||
| 180012011 | COMPACK 2 BASIC | 3.0 |
10 |
290 |
-- |
65 |
380 / 3 |
3/8" |
55х43х39 |
39 |
| 180012001 | COMPACK 2 | |||||||||
| 180022004 | COMPACK 3 BASIC | 3.5 |
10 |
0.36 |
-- |
69 |
380 / 3 |
3/8" |
55х43х39 |
44 |
| 180022001 | COMPACK 3 | |||||||||
| COMPACK - модуль на вертикальном ресивере |
||||||||||
| BK48.02.12018 | COMPACK 2/110-220 BASIC | 2.7 | 10 |
0.24 |
110 |
65 |
220 / 1 |
1/2" |
61х54х138 |
96 |
| BK48.02.12004 | COMPACK 2/110-220 | |||||||||
| BK48.02.12019 | COMPACK 2/110 BASIC | 3.0 |
10 |
0.29 |
110 |
65 |
380 / 3 |
1/2" | 61х54х138 | 96 |
| BK48.02.12005 | COMPACK 2/110 | |||||||||
| BK48.02.22005 | COMPACK 3/110 BASIC | 3.5 |
10 |
0.36 |
110 |
69 |
380 / 3 |
1/2" | 61х54х138 | 101 |
| BK48.02.22002 | COMPACK 3/110 | |||||||||
| COMPACK - модуль на горизонтальном ресивере с колёсами |
||||||||||
| BK48.03.12016 | COMPACK 2/120-220 BASIC | 2,7 |
10 |
0,24 |
120 |
65 |
220 / 1 |
1/2" |
108х53х98 |
88 |
| BK48.03.12006 | COMPACK 2/120-220 | |||||||||
| BK48.03.12017 | COMPACK 2/120 BASIC | 3,0 |
10 |
0,29 |
120 |
65 |
380 / 1 |
1/2" | 108х53х98 | 88 |
| BK48.03.12007 | COMPACK 2/120 | |||||||||
| BK48.03.22006 | COMPACK 3/120 BASIC | 3,5 |
10 |
0,36 |
120 |
69 |
380 / 1 |
1/2" |
108х53х98 |
93 |
| BK48.03.22003 | COMPACK 3/120 | |||||||||
| COMPACK AIR TROLLEY - модуль на компактной тележке |
||||||||||
| 151012013 | COMPACK 2 AR 220 BASIC | 2.7 |
10 |
0.24 |
7 |
65 |
220 / 1 |
3/8" |
76x66x83 |
69 |
| 151012003 | COMPACK 2 AR 220 | |||||||||
| 151012014 | COMPACK 2 AR BASIC | 3.0 |
10 |
0.29 |
7 |
65 |
380 / 3 |
3/8" | 76x66x83 | 69 |
| 151012004 | COMPACK 2 AR | |||||||||
| 151022014 | COMPACK 3 AR BASIC | 3.5 |
10 | 0.36 | 7 | 69 | 380 / 3 | 3/8" | 76x66x83 | 74 |
| 151022004 | COMPACK 3 AR | |||||||||

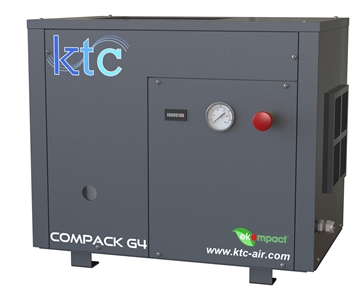

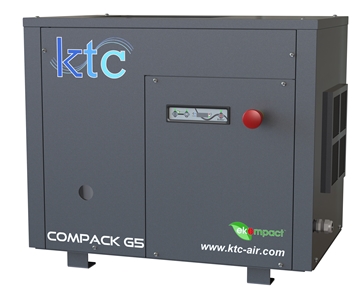

Серии COMPACK G и COMPACK G BASIC - винтовые компактные компрессоры с мультипликатором (повышающий редуктор), доступны в следующих версиях:
 |
 |
 |
|
на раме |
на ресивере | на ресивере с осушителем |
| Код | Модель | Двигатель | Давление | Подача | Ресивер | Ур.шума | Питание |
Соед. | Размер | Вес |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| кВт | бар | л/мин | л |
dB (A) |
В/Гц/фаз | BSP |
см | кг | ||
| COMPACK G - компрессор в шумопоглощающем кожухе на раме |
||||||||||
| 18103(1/2/3)011 | COMPACK G 4 BASIC | 4.0 |
8/10/13 |
580/460/370 |
-- |
68 |
380/50/3 |
1/2" |
76х66х75 |
82 |
| 18103(1/2/3)001 | COMPACK G 4 |
|||||||||
| 18104(1/2/3)011 | COMPACK G 5 BASIC | 5.5 |
8/10/13 | 760/650/560 | -- | 69 | 380/50/3 | 1/2" | 76х66х75 | 87 |
| 18104(1/2/3)001 | COMPACK G 5 | |||||||||
| COMPACK G - компрессор в шумопоглощающем кожухе на ресивере | ||||||||||
| 18103(1/2/3)012 | COMPACK G 4/230 BASIC | 4.0 | 8/10/13 | 580/460/370 | 230 | 68 | 380/50/3 | 1/2" | 152х73х126 | 151 |
| 18103(1/2/3)002 | COMPACK G 4/230 |
|||||||||
| 18104(1/2/3)012 | COMPACK G 5/230 BASIC | 5.5 | 8/10/13 | 760/650/560 | 230 | 69 | 380/50/3 | 1/2" | 152х73х126 | 156 |
| 18104(1/2/3)002 | COMPACK G 5/230 | |||||||||
| COMPACK G - компрессор в шумопоглощающем кожухе с осушителем на ресивере | ||||||||||
| 18103(1/2/3)013 | COMPACK G 4/230E BASIC | 4.0 | 8/10/13 | 580/460/370 | 230 | 68 | 380/50/3 | 1/2" | 152х73х126 | 177 |
| 18103(1/2/3)003 | COMPACK G 4/230E | |||||||||
| 18104(1/2/3)013 | COMPACK G 5/230E BASIC | 5.5 | 8/10/13 | 760/650/560 | 230 | 69 | 380/50/3 | 1/2" | 152х73х126 | 182 |
| 18104(1/2/3)003 | COMPACK G 5/230E | |||||||||
